Dve tovarni lahko rečeta "RF welded" in pošiljata izdelke popolnoma različne zanesljivosti. Postopek ni jamstvo - nadzor procesa je. Radiofrekvenčni zvar je nastavljen z ozkim oknom moči, tlaka in časa, ki deluje na določen material, ki se uporablja z orodjem, ki se obrabi, in povzroči napake, ki so nevidne, ko je vreča sestavljena in obložena. Zaradi tega je varjenje sposobnost in ne nakup: razlika med dobaviteljem, ki vari, in dobaviteljem, ki varivečkratpokaže mesece kasneje, na terenu, kot puščanje.Sealock(YiFuLong Outdoor Gear Co., Ltd.) vari izolirane hladilne torbe na lastnih RF linijah, ta vodnik pa opisuje, kako se brezšivno vodotesno ohišje dejansko nadzoruje, testira in preverja.

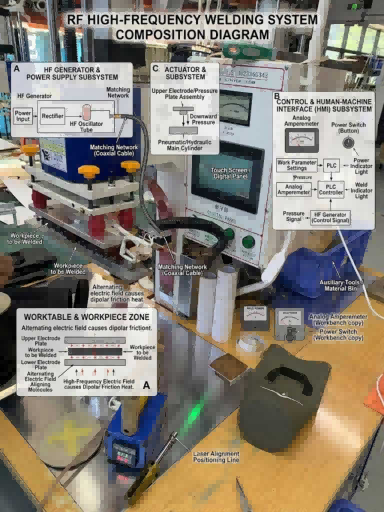

Razumevanje opreme naredi vprašanja kakovosti očitna. Naprava za RF varjenje je majhen sistem soodvisnih delov:RF generator, ki proizvaja elektromagnetno polje, pnevmatsko ali hidravlično stiskalnico, ki uporablja vpenjalno silo, zgornjo elektrodo, ki uporablja silo in podpira lepljenje skozi stopnjo hlajenja in strjevanja, elektrode ali tesnilne matrice, ki se dotikajo materiala in določajo obliko zvara, krmilno enoto, ki upravlja vse varilne parametre, in RF ohišje, ki ščiti operaterja.
Orodja si zaslužijo posebno pozornost, saj se na njih pridobi ali izgubi doslednost. Kot isti vir opisuje verigo kakovosti, ta sloni nakalibriran izhod generatorja, pravilno oblikovane in vzdrževane tesnilne matrice, potrjeni recepti za varjenje, shranjeni v krmilniku, in rutinsko testiranje luščenja in razpoke vzorčnih zvarov.Upoštevajte, da so trije od teh štirih stalne discipline in ne enkratni nakupi. Patentna razprava o postopku naredi vložke orodij jasne:varjenje večjih kosov tankega materiala skupaj zahteva strojno orodje z nizko toleranco, in če se orodje popači ali poslabša, sta lahko ogroženi kakovost in doslednost nastalih zvarov.
RF tudi ni edina varilna pot in iskrena primerjava pomaga:RF običajno proizvaja močnejše, čistejše šive in ustreza zapletenim izsekanim oblikam in proizvodnji velikih količin, medtem ko je vroč zrak bolj vsestranski za dolge neprekinjene šive in namestitev na terenu.RF je prava izbira za hladilno torbo – oblikovan izdelek, izdelan v volumnu.
RF zvar ureja majhen nabor spremenljivk: RF moč, vpenjalni tlak, čas varjenja in čas ohlajanja, ki se uporabljajo za določeno debelino materiala skozi določeno matrico. Naredite jih pravilno in polimerne verige na vmesniku se zapletejo v vez, ki lahko preseže trdnost osnovne tkanine. Napačite jih v obe smeri in šiv se premalo zlepi ali poškoduje zaradi vročine.
Kontrola temperature je disciplina pod vsem tem. Industrijska praksa uporablja instrumentalno spremljanje namesto presoje operaterja —senzorji merijo temperaturo materiala in območja zvara ter vračajo podatke v realnem času za prilagoditev izhodne energije RF, s termočleni, ki se pogosto uporabljajo in so pogosto vdelani v varilno matrico za neposredno merjenje.Razlog, zakaj je natančnost pomembna, je jasno naveden v istem viru:natančen nadzor temperature je ključnega pomena pri RF varjenju za zagotovitev močnih vezi in celovitosti materiala.
Parametri se med proizvodno serijo spreminjajo, zato tovarna raje potrebuje vzdrževalni ritem kot enkratno nastavitev. Navodila zdravnika so specifična:dnevno pregledujte elektrode glede kopičenja ogljika, segrejte generator pred prvo proizvodnjo in dokumentirajte mesečne kalibracije, da zagotovite ponovljivost.
Koristen način za presojo dobavitelja varilnih naprav je, ali zna navesti svoje načine napak in njihove vzroke. Pogoste RF varilne napake so dobro katalogizirane:vidni simptomi so opekline, iskrenje, šibke vezi in neenakomerni šivi — oblok in gorenje običajno sledita previsoki napetosti, onesnaženim elektrodam ali slabi ozemljitvi, odpravite jih z znižanjem moči, temeljitim čiščenjem elektrod in potrditvijo ozemljitve, medtem ko je pregrevanje povezano s kopičenjem toplote, obrabljenimi premazi ali neustreznimi cikli hlajenja.
Diagnoza je metoda, ne slutnja. Strukturirani pristop, ki se uporablja na tem področju, je vredno poznati, saj je točno to, kar kupec želi, da tovarna stori, ko gre serija narobe:identificirati vidni simptom, izolirati spremenljivke — napetost, tlak, čas, poravnavo materiala — in prilagoditi le eno spremenljivko naenkrat, da potrdi glavni vzrok.
Stanje orodja poganja drug cel razred napak. Pri varjenju šivov na splošno,čezmerne vdolbine in površinske oznake, ki zmanjšujejo kozmetično in funkcionalno kakovost, so običajno posledica prekomerne toplote zvara, neustrezne sile zvara, okvarjenih ali brazgotinastih ploskev elektrod in neporavnanosti elektrod.Na hladnejšem nahrbtniku brazgotinasta matrica ni samo videti slabo – tanka ali označena zvarna linija je prihodnja pot puščanja.
| Simptom | Tipičen vzrok | Posledice na hladilniku |
|---|---|---|
| Oznake obloka / opeklin | Previsoka napetost, onesnažene elektrode, slaba ozemljitev | Materialna škoda na šivu; oslabljena pregrada |
| Šibka ali delna vez | Nezadostna moč, tlak ali čas varjenja | Šiv se odpre pod obremenitvijo ledu; puščanje |
| Neenakomeren šiv | Neusklajenost matrice, napačno podajanje materiala | Neskladna širina zvara; nepredvidljiva moč |
| Vdolbina / redčenje | Prekomerna vročina ali sila, brazgotinast obraz elektrode | Tanka točka postane točka napake |
| Pregrevanje / popačenje | Kopičenje toplote, obrabljeni premazi, slab cikel hlajenja | Deformirane plošče, ogroženo prileganje in tesnjenje |
To je del, ki bi moral kupca najbolj zanimati, ker je edini del, ki daje dokaze. Tri destruktivne in nedestruktivne metode so standardne pri izdelavi RF:test lupljenja, pri katerem se trdnost šiva ocenjuje z naporom lupljenja; preskus porušitve, pri katerem je zvarjen material izpostavljen naraščajočemu tlaku, dokler ne poči, da se oceni največja tlačna zmogljivost; in test puščanja, bistvenega pomena za izdelke, ki morajo biti nepredušni ali neprepustni za vodo, pogosto z uporabo zračnega tlaka in milnice za odkrivanje težav.Rutinska praksa združuje prva dva z vzorčenjem –kakovost se vzdržuje z rutinskim testiranjem luščenja in porušitve zvarov vzorcev.
Tudi tukaj velja širše načelo kakovosti varjenja in je dobra pogodbena navada:risbe in specifikacije morajo jasno opredeliti zahtevane preskusne metode in merila sprejemljivosti, ki temeljijo na zasnovi delov in zahtevah storitev.Z drugimi besedami, "vodoodporen" ni test. "IPX7, preverjeno s popolno potopitvijo, s testiranjem lupljenja na vzorčenih šivih po določenem merilu sprejemljivosti" je.
Hladnejši nahrbtnik je zahtevnejši zvar kot večina mehkega blaga zaradi razlogov, ki so specifični za izdelek. Šiv je pod trajno obremenitvijo zaradi teže ledu in staljene vode, ne le občasnega ravnanja. Vreča je upognjena in zložena mokra, nato pa shranjena, tako da je zvar obdelan v točno tistih pogojih, ki obremenjujejo vez. Sklad plošč je debel - lupina, stena iz pene z zaprtimi celicami, podloga za hrano - kar spremeni način razvijanja toplote skozi spoj v primerjavi z varjenjem enoslojne tkanine. In zapiralo se mora integrirati z varjenim ohišjem, tako da je treba zadrgo ali zgornjo prevleko spojiti v isto neprekinjeno kožo, namesto da bi ji dodali.
Zato se preverjanje zvara na hladilniku ne more ustaviti pri vzorcu šiva. Pomemben preizkus je na končnem izdelku: popolna potopitev sestavljene vrečke v vodo, kar je edini način za dokazovanje, da zvari ohišja, integracija zapirala in pritrditev obloge držijo skupaj kot en ovoj. Za temeljno znanost o varjenju in primerjavo s šivano in lepljeno konstrukcijo glejteProizvajalec vodoodpornega hladilnega nahrbtnika: HF-varjene zgradbe brez šivov; o tem, zakaj material lupine sploh določa varivost, glejteProizvajalec hladilnega nahrbtnika TPU: Zakaj je material školjke pomemben.
Sealockvari izolirane mehke vrečke pri 27,12 MHz v treh visokofrekvenčnih varilnih tovarnah v Dongguanu na Kitajskem in mestu Ho Chi Minh v Vietnamu in to počne že od leta 2003. Kontrole, ki so pomembne:
| Varjenje | 27,12 MHz RF/HF dielektrično varjenje, interno v treh tovarnah |
|---|---|
| Material | Lupine, laminirane s TPU, in obloge iz TPU ali PEVA za živila – polarni, varljivi substrati |
| Kontrola v procesu | IPQC pregled vsakega zvara med izdelavo, saj je napaka zvara nevidna, ko je vreča obložena in sestavljena |
| Validacija končnega izdelka | Popolno serijsko preizkušanje zaprtih zgradb s potopitvijo v vodo – zvari ohišja, integracija zapirala in pritrditev obloge testirani kot ena ovojnica |
| Izhodna vrata | Vzorčenje AQL, primerjava zlatega vzorca, odjava OQC |
| Tretja oseba | Na zahtevo je na voljo pregled SGS ali QIMA |
| Stopnje tesnila | Zgradbe IPX6, IPX7 in IPX8, zasnovane in potrjene za rating |
| Certifikati | ISO9001, BSCI, SMETA P4, GRS, HIGG, SCAN |
Bistvo tega seznama ni v tem, da bi jim kupec moral zaupati – temveč v tem, da so to posebne stvari, ki jih je vredno vprašati katerega koli dobavitelja varilnih naprav, da jih prikaže, na videu ali v reviziji. Postopek preverjanja je zajet vIzbira proizvajalca nahrbtnika z mehkim hladilnikom OEM: kontrolni seznam za kupca.
Prave varjene zgradbe, izbrane po prileganju in ne po rangu:
| Slika | Model | Zvari in zatesni | Povezava |
|---|---|---|---|
|
Hladilni nahrbtnik 22L IPX7 (SL-I280) | 27,12 MHz varjeno brezšivno ohišje, integrirana nepredušna zadrga, IPX7 | Pogled |
|
Vodotesen mehak hladilni nahrbtnik | Popolnoma varjeno telo TPU | Pogled |
|
Izoliran hladilni nahrbtnik, oblikovan pokrov (SL-E050B) | HF varjeno telo, oblikovan pokrov in zapiranje na zadrgo | Pogled |
|
Hladilni nahrbtnik z izoliranim sodom (SL-I309) | HF varjeno telo, vrh z zadrgo in preklopnim pokrovom | Pogled |
Zmogljivost varjenja je tista, ki omogoča zahtevno delo po meri, težka naloga pa je dobrodošla in ne težava. Poleg barve in logotipa Sealock razvija od skice, vzorca, ciljne ocene IPX ali celotne specifikacije zmogljivosti – inženiring vzorca s pravilnim dodatkom za zvar, orodje za varjenje, izolacijsko zgradbo, integracijo zapirala in strojno opremo, ki ustreza temu, nato pa to dokaže s potopitvijo pred proizvodnjo. Zapletene varjene konstrukcije, specializirani varljivi materiali, vrhunska izolacija do VIP vakuumskih plošč in aerogelov, integracija z nepredušno zadrgo in strogi cilji skladnosti so vse v obsegu. Temeljni razvoj traja dlje v fazi vzorčenja, zato rezervirajte pred datumom lansiranja. GlejMehki hladilni nahrbtniki OEM: Kaj lahko prilagodite poleg logotipa in barveinDobavitelj nahrbtnikov z mehkim hladilnim ohišjem ODM: razvoj, ki ga vodi oblikovanje.
V: Ali je RF varjenje enako HF varjenju?
O: Da — radiofrekvenčno varjenje, visokofrekvenčno varjenje in dielektrično varjenje opisujejo isti postopek, pri katerem elektromagnetno polje (običajno 27,12 MHz) vzbuja polarne molekule v materialu, tako da se ta v notranjosti segreje in plošče zlijejo na vmesniku. Različna imena so industrijska konvencija, ne različne tehnologije.
V: Kako vem, da so zvari dobavitelja dejansko dobri?
O: Vprašajte, katero testiranje daje dokaze. Standardne metode so testiranje luščenja za trdnost šiva, testiranje porušitve za tlačno zmogljivost in testiranje puščanja z zračnim tlakom in milnico – z rutinskim vzorčenjem namesto enkratnih pregledov. Pri hladilniku je odločilni preizkus popolna potopitev končne vrečke, saj skupaj preveri zvare telesa, integracijo zapirala in pritrditev obloge. Testne metode in merila sprejemljivosti morajo biti zapisana v specifikaciji.
V: Kaj povzroča odpoved zvarjenega šiva?
O: Običajno gre za težavo s parametrom ali orodjem in ne s samim postopkom: nezadostna moč, tlak ali čas varjenja povzročajo šibko vez; previsoka napetost, onesnažene elektrode ali slaba ozemljitev povzročajo iskrenje in opekline; in brazgotine ali neporavnane površine elektrod povzročajo vdolbine in tanke lise, ki postanejo poti puščanja. Zato sta dnevni pregled elektrod in dokumentirana kalibracija pomembna enako kot stroj.
V: Zakaj je hladilnik težje zvariti kot običajno nepremočljivo vrečko?
O: Šiv nosi trajno obremenitev zaradi ledu in staljene vode, vreča je upognjena in shranjena mokra, sklop plošč je debel (lupina, stena iz pene, obloga), kar spremeni način, kako se toplota razvija skozi spoj, zapiralo pa mora biti integrirano v varjeno telo, namesto da bi bilo pritrjeno nanj. Ta kombinacija je razlog, zakaj je potopno testiranje končnega izdelka, ne samo vzorčenje šivov, smiselna validacija.
V: Ali je mogoče RF variti katero koli vodotesno tkanino?
O: Ne. RF varjenje deluje samo na polarnih termoplastih – TPU, PVC, PU, EVA in prevlečenih najlonih – medtem ko polietilena in polipropilena na splošno ni mogoče variti na ta način brez dodatkov. Zato je pristno brezšivni hladilnik zgrajen na ohišju, laminiranem s TPU: material, zaradi katerega je vodoodporen, je tudi tisto, kar omogoča varjenje šivov.
