Temperaturna odstopanja med dostavo zadnjega kilometra so odgovorna za nesorazmeren delež letnih izgub v hladni verigi – pokvarjena cepiva, ogrožena biološka zdravila, zavrnjene prvovrstne pošiljke morske hrane. Izolirana vreča na koncu te verige je običajno zadnja stvar, ki je ocenjena, in prvo mesto, kjer dejansko pride do okvare.
Za vodje nabave in produktne direktorje v medicinski logistiki, distribuciji biofarmacevtskih izdelkov in dostavi prvovrstne hrane inženirsko vprašanje ni, ali je mehak hladilnik videti ustrezen – temveč, ali je konstrukcijska metoda dejansko sposobna vzdrževati okolje z nadzorovano temperaturo od 48 do 72 ur v dejanskem rokovanju in pogojih okolja. Odgovor je odvisen od treh stvari: kako so zgrajeni šivi, kaj naredi izolacija, ko se zmoči, in ali materiali v stiku s tovorom izpolnjujejo standarde skladnosti, ki jih zahteva aplikacija.
Zakaj je šivana konstrukcija strukturno nezdružljiva z zahtevami hladne verige
Težave s spojenimi mehkimi hladilniki v aplikacijah v hladni verigi niso napake v delovanju v potrošniškem smislu – topla pijača, stopljen ledeni vložek. To so načini strukturnih okvar, ki ogrožajo tako toplotno celovitost kot biološko varnost hkrati.
Vsak prehod igle skozi nepremočljivo membrano ustvari perforacijo. Tipičen šiv ustvari več sto teh perforacij na meter dolžine šiva. Šivni trak ustrezno pokriva te luknje v stabilnih pogojih nizkega stresa. Pod toplotnim ciklom, ki se pojavi med uporabo hladne verige – ponavljajoči se prehodi med hlajenimi skladišči, okolji za nakladanje in prostori za tovor vozil – se lepilne vezi traku širijo in krčijo z drugačno hitrostjo kot osnovni TPU. Sčasoma in pogosto v življenjskem ciklu posamezne pošiljke se robovi vezi dvignejo in perforacije pod njimi postanejo aktivne poti puščanja.
Sledita dve posledici, ki se med seboj dopolnjujeta.
Prvi je toplotni most. Ogroženi šivi omogočajo uhajanje hladnega zraka in prodiranje toplote iz okolja na liniji šiva – točne lokacije, kjer strukturna šibkost in toplotna ranljivost sovpadata. Časi zadrževanja ledu se ne zmanjšajo zato, ker se je izolacija poslabšala, temveč zato, ker lupina ni več hermetično zaprta. Vreča, ocenjena za 48-urno zadrževanje ledu v nadzorovanih testnih pogojih, lahko zagotovi 20 ur dejanskega logističnega ravnanja.
Druga je biološka nevarnost, ki je deležna manj pozornosti, vendar prinaša resnično tveganje za skladnost. Ko staljena kondenzacija ali vlaga tovora pronica skozi ogrožen šiv v prostor med podlogo in izolacijsko peno, ne more odteči ali se posušiti. V zaprtem, temnem, vlažnem okolju med podlogo in peno predvidljivo sledita rast plesni in bakterij. Pri vrečah, ki se uporabljajo v medicinskem transportu ali logistiki sveže hrane, to ni abstraktno tveganje kontaminacije – je neposredna kršitev sanitarnih standardov, ki jih zahteva aplikacija, in odgovornost, ki nosi blagovno znamko, katere ime je na izdelku.
To so strukturni rezultati metode gradnje, ne napake pri nadzoru kakovosti. Dobro izdelan šivan hladilnik ima enake poti odpovedi kot slabo izdelan; časovna premica do okvare se razlikuje, način okvare pa ne.
RF varjenje pri 27,12 MHz: Kako se dejansko doseže hermetično tesnjenje
Radiofrekvenčno (RF) varjenje – imenovano tudi visokofrekvenčno ali HF varjenje – rešuje problem šivanih šivov tako, da odstrani šiv kot poseben strukturni element. Spojno območje postane neprekinjen material namesto dveh plošč, ki jih drži skupaj nit.
Postopek deluje z notranjim segrevanjem in ne s površinsko prevodnostjo. Ko so materiali TPU postavljeni v izmenično elektromagnetno polje pri 27,12 MHz – frekvenčni pas ISM, namenjen za industrijskeRF varjenjeoprema – polarne molekule v TPU se poskušajo znova poravnati z vsakim nihanjem polja: približno 27 milijonov krat na sekundo. Trenje zaradi tega molekularnega gibanja enakomerno ustvarja toploto po celotnem materialu v območju zvara. Pod sočasno uporabljenim pnevmatskim pritiskom material na vmesniku med dvema ploščama doseže temperaturo zlivanja in plasti se združijo na molekularni ravni.
Ko je polje odstranjeno in se material ohladi pod trajnim pritiskom, je vmesnik med obema originalnima ploščama strukturno izginil. Zvarno območje je en sam kos materiala. Pri preskusu destruktivnega vleka to območje običajno odpove v osnovni tkanini, preden zvar popusti – zvar ni šibka točka.
Natančneje za uporabo v hladni verigi ta način gradnje zagotavlja hermetično notranjo posodo brez penetracijskih poti. Ni lukenj za iglo, ni robov traku, ni prepognjenih kanalov za šive, kjer bi se lahko nabirala tekočina. Gladko, neprekinjeno notranjo površino TPU lahko obrišete ali sterilizirate z medicinskimi razkužili brez skrbi, da bi prodrli skozi ogrožen šiv. Kondenzacija, staljena ledena voda in razlite medicinske tekočine ostanejo na površini – ne migrirajo v izolacijsko votlino. To je strukturna podlaga za trditev o biološki varnosti in ne materialna lastnost samega TPU.
Ista konstrukcijska logika velja za trditev o hidrostatičnem delovanju. RF varjen mehki hladilnik, pravilno izdelan in testiran, zadrži 1,0 bara notranjega tlaka brez emisij mikro mehurčkov iz katerega koli šiva ali mesta zapiranja. To ustreza hidrostatičnemu tlaku 10-metrskega vodnega stolpca – kar precej presega fizične obremenitve logističnega ravnanja – in potrjuje, da hermetično tesnilo vzdrži v zahtevnejših pogojih, kot bi jih povzročil kateri koli scenarij dostave zadnje milje.

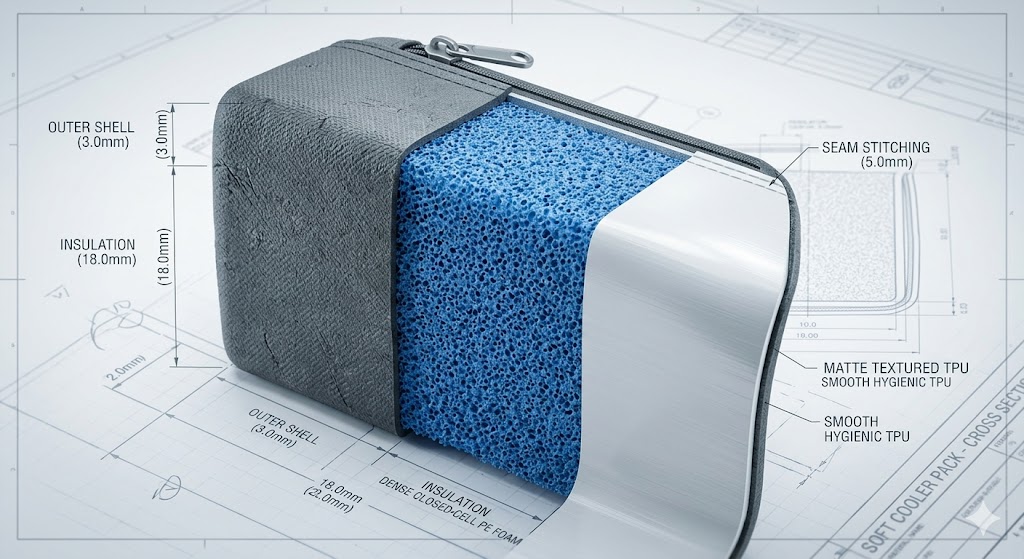

Pena z zaprtimi celicami: Toplotni inženiring za 48 do 72-urnim časom zadrževanja
Hermetična zunanja lupina rešuje problem okvare šiva. Vzdrževanje nadzorovanih temperatur od 48 do 72 ur v neugodnih okoljskih pogojih zahteva, da izolacijska plast neprekinjeno opravlja svoje delo – kar pomeni, da mora svoje delo opravljati tudi, ko se zmoči.
Pena z odprtimi celicami ima med seboj povezano notranjo strukturo. Ko vstopi vlaga – zaradi kondenzacije, manjših poškodb obloge ali vlažnega okolja ponavljajočih se ciklov nalaganja – se razširi skozi penasto matrico in tam ostane. Mokra pena z odprtimi celicami hitro izgubi toplotno odpornost; izolacijski učinek ujetega plina nadomesti toplotna prevodnost vode. Za vrečo, ocenjeno pri testiranju zadrževanja ledu v suhem stanju, bo učinkovitost na terenu znatno slabša, ko izolacija vpije vlago.
Medicinski mehki hladilniki uporabljajo peno z zaprtimi celicami visoke gostote – ustrezni razredi so NBR (nitril butadien kavčuk) ali vrhunski EVA visoke gostote – kjer je vsak plinski mehurček popolnoma zaprt od sosednjih. Prenos toplote s konvekcijo znotraj pene je odpravljen, ker ni poti za gibanje zraka ali tekočine med celicami. Prevodni prenos toplote je zmanjšan s polnjenjem vsake zaprte celice s plinom. To povzroči merljivo višje R-vrednosti kot alternative z odprtimi celicami pri enakovredni debelini.
Obnašanje vlage je enako pomembno. Pena z zaprtimi celicami je sama po sebi vodoodporna na ravni materiala – zaprta celična struktura fizično preprečuje vpijanje vode ne glede na izpostavljenost. Vreča, ki doživi notranjo kondenzacijo v 72-urni pošiljki, bo imela izolacijo, ki bo imela enako R-vrednost ob 72. uri kot ob prvi uri. Ta doslednost je tisto, zaradi česar so specifikacije 72-urnega vzdrževanja temperature dosegljive in preverljive, ne pa ambiciozne.
Za aplikacije, ki zahtevajo določena temperaturna okna – 2 °C do 8 °C za biološka zdravila, pod ničlo za nekatere farmacevtske izdelke – je mogoče oblikovati kombinacijo gostote pene, debeline pene in prostornine materiala za fazno spremembo, da se ohrani določeno območje v določenih pogojih okolja. To je pogovor o specifikaciji, ne o fiksnem parametru izdelka; vse ustrezne spremenljivke je mogoče nastaviti znotraj proizvodnega okvira.
Strukturna prednost je drugotnega pomena, vendar jo je vredno omeniti posebej za uporabo v medicini: pena z zaprtimi celicami visoke gostote zagotavlja pomembno zaščito pred udarci za krhke viale, steklene posode in napolnjene injekcijske brizge, ne da bi potrebovali togo zunanjo lupino. Pena deluje kot porazdeljeno blaženje po obremenitvi, kar zmanjšuje največje udarne sile na kateri koli posamezni kontaktni točki.
Specifikacije materiala TPU: kaj dejansko zahteva skladnost s FDA in REACH
Za mehke hladilnike, ki se uporabljajo v medicinskem transportu ali logistiki živilske kakovosti, mora material, ki je v neposrednem ali posrednem stiku s koristnim tovorom, izpolnjevati opredeljene regulativne standarde – ne le izogibati se najočitnejšim problematičnim snovem, ampak imeti dokumentirano skladnost za specifično uporabo.
Ustrezen material za zunanjo lupino in notranjo oblogo v mehkih hladilnikih medicinskega razreda je najlon, prevlečen s TPU debeline 840 denier. PVC je starejša alternativa in je občutno cenejši; prav tako je vedno bolj nezdružljiv z zakonodajnim okoljem, v katerem delujejo ti izdelki. PVC mehčala – običajno na osnovi ftalatov – so omejena s kalifornijskim predlogom 65 in predpisi EU REACH. PVC postane tudi krhek pri nizkih temperaturah, kar ustvarja tveganje za celovitost materiala v aplikacijah hladne verige, ki uporabljajo suh led ali dosegajo okolja tovora pod ničlo.
TPU se izogne obema težavama. Ohranja fleksibilnost do -30°C, kar pokriva celoten razpon temperaturnih zahtev hladne verige. Združljiv je s formulacijami brez BPA in PFAS, razredi TPU za živila pa izpolnjujejo zahteve FDA za neposreden stik s hrano. Konkretno za notranjo oblogo – površino, ki je v stiku z ledom, ledenimi vložki in potencialno samim tovorom – je protimikrobni TPU, skladen s FDA, brez BPA, specifikacija materiala, ki izpolnjuje medicinske in živilske logistične zahteve.
Profil kemične odpornosti TPU je pomemben tudi v medicinskih aplikacijah: zdrži koncentrirana razkužila, ki se uporabljajo za sterilizacijo med uporabo, vključno z raztopinami na osnovi alkohola, ki bi sčasoma razgradile manjše materiale oblog. Podloga, ki jo je mogoče agresivno obrisati med pošiljkami brez degradacije površine, ohranja svoje higienske lastnosti v realni življenjski dobi izdelka in ne samo ob začetni uporabi.
Pri ocenjevanju partnerja OEM za medicinske aplikacije v hladni verigi ustrezna dokumentacija vključuje potrdila o skladnosti FDA za materiale za notranjo oblogo, poročila o preskusih REACH, ki potrjujejo odsotnost omejenih snovi, in izjave o materialu brez BPA/PFAS, specifične za proizvodno serijo – ne le dobaviteljevo splošno linijo materialov. Ti dokumenti bi morali biti na voljo na zahtevo kot del standardnega gradiva za vkrcanje, ne pa sestavljeni kot odgovor na posebno revizijsko poizvedbo.
Izbira OEM partnerja za medicinske aplikacije hladne verige
Inženirske zahteve za pristen mehak hladilnik medicinskega razreda – RF varjena hermetična konstrukcija, zaprtocelična penasta izolacija, TPU obloge, skladne s FDA – so dobro opredeljene. Razlikuje se, ali določen proizvodni partner izpolnjuje te zahteve s procesno disciplino in dokumentacijsko infrastrukturo, ki jo zahtevajo logistične aplikacije v medicini in živilih.
Revizijska vprašanja, ki so pomembna: Ali obrat tlačno preizkuša šive na enoto ali s serijskim vzorčenjem – in do katere stopnje barov? Ali lahko zagotovijo dokumentacijo o skladnosti s predpisi FDA za določen material za notranjo oblogo, ki se uporablja za vaš izdelek, ne le za njihovo splošno paleto materialov? Kako je pridobljena zaprtocelična pena in ali je gostota potrjena na vhodnih serijah materiala? Ali je niz parametrov RF varjenja dokumentiran glede na specifikacijo materiala in kako je skladnost preverjena v obsegu proizvodnje?
Proizvajalec z resničnimi zmogljivostmi v tem aplikacijskem prostoru bo odgovoril na ta vprašanja v operativnih podrobnostih. Inženiring, ki stoji za 72-urno zmogljivostjo ohranjanja temperature v realnih logističnih pogojih, je specifičen, preverljiv in ga ni posebej težko opisati – kar pomeni, da so nejasni odgovori sami po sebi pomembne informacije.
Pogosto zastavljena vprašanja
Kaj je glavna prednost RF varjenja pred šivanjem v medicinskih mehkih hladilnikih?
RF varjenje varuje plošče TPU na molekularni ravni, kar ustvarja neprekinjeno hermetično notranjost brez lukenj za igle, brez lepilnega traku in brez poti prodiranja vlage ali kontaminacije. Za uporabo v medicini in živilih to odpravlja toplotni most, ki zmanjšuje zadrževanje ledu, in tveganje biološke kontaminacije, ki nastane, ko vlaga prodre v izolacijsko votlino šivane vrečke. Notranjo površino RF varjenega hladilnika je mogoče popolnoma sterilizirati; izolacijska votlina šivanega hladilnika ne more.
Ali lahko zaprtocelični penasti hladilniki zanesljivo vzdržujejo temperaturo 72 ur?
Pod pravimi pogoji, da, vendar mora biti specifikacija natančna glede teh pogojev. Pena z zaprtimi celicami visoke gostote v kombinaciji z RF varjenim hermetičnim ohišjem in nepredušnim zapiranjem nenehno ohranja svojo nazivno R-vrednost, ker pena ne absorbira vlage, ki bi zmanjšala njeno toplotno odpornost. Dejanski čas zadrževanja je odvisen od temperature okolja, mase koristnega tovora, prostornine materiala za spremembo faze in pogostosti odpiranja vreče. Za določena temperaturna okna – na primer od 2 °C do 8 °C za biološka zdravila – je te spremenljivke mogoče modelirati in testirati glede na določene okoljske pogoje, da se ustvari preverljiva specifikacija delovanja.
Ali so mehki hladilniki TPU združljivi za prevoz bioloških zdravil in cepiv?
Formulacije TPU, primerne za živila, skladne s FDA, izpolnjujejo zahteve glede materialov za biološke aplikacije in transport cepiv. Ustrezne specifikacije so brez BPA, brez PFAS in so skladne s FDA za stik s hrano – kar je za uporabo v medicini ustrezen osnovni standard. Notranja obloga mora biti tudi kemično odporna na razkužila, ki se uporabljajo za sterilizacijo med uporabo. Dokumentacija o skladnosti mora biti specifična za material obloge in proizvodno serijo, uporabljeno v vašem izdelku, ne pa za splošno trditev dobavitelja o zmogljivosti.
